概述 歐式電纜分支箱是近年來廣泛用於(yu) 電力配網係統中的電纜化工程設備,它的主要特點是雙向開門、利用對接套管作為(wei) 連接母排， 具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優(you) 點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。 執行標準 ● 環境溫度：*高氣溫：+40℃,*低氣溫-30℃ ● 風速：相當34m/s (不大於(yu) 700Pa） ● 濕度：日相對濕度平均值不大於(yu) 95%月相對濕度平均值不大於(yu) 95% ● 防震：水平加速度不大於(yu) 0.4m/s2，垂直加速度不大於(yu) 0.15m/s2 ● 安裝地點傾(qing) 斜度：不大於(yu) 3。 ● 安裝環境：周圍空氣應不受腐蝕性、可燃性氣體(ti) 、水蒸氣等明顯汙染，安裝地占無劇烈震動。 訂購本產(chan) 品超出上述條件規定時，請與(yu) 本公司協商。 |
|

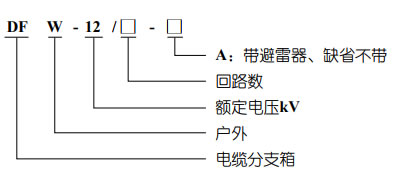

型號含義(yi)
|
|
額定電壓 |
12kV |
|
額定電流 |
630A |
|
動穩定電流 |
50kA/0.3s |
|
熱穩定電流 |
20kA/3s |
|
1 分鍾工頻耐壓 |
42kV |
|
15 分鍾直流耐壓 |
52kV |
|
雷電衝(chong) 擊耐壓 |
105kV |
|
箱體(ti) 防護等級 |
IP33 |

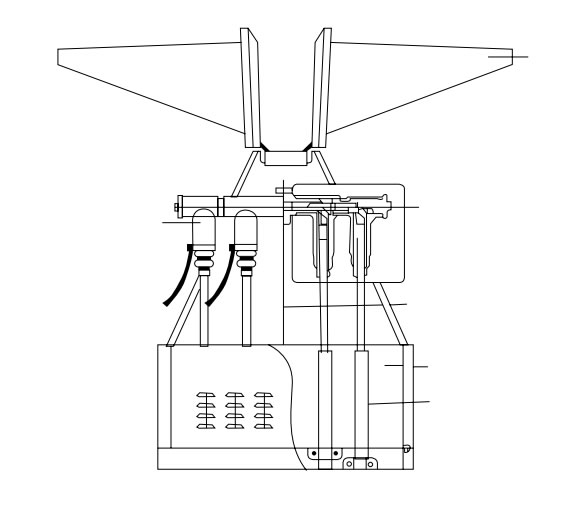

1、上側(ce) 門 2、套管支架 3、電纜終端頭 4、下箱體(ti) 5、電纜

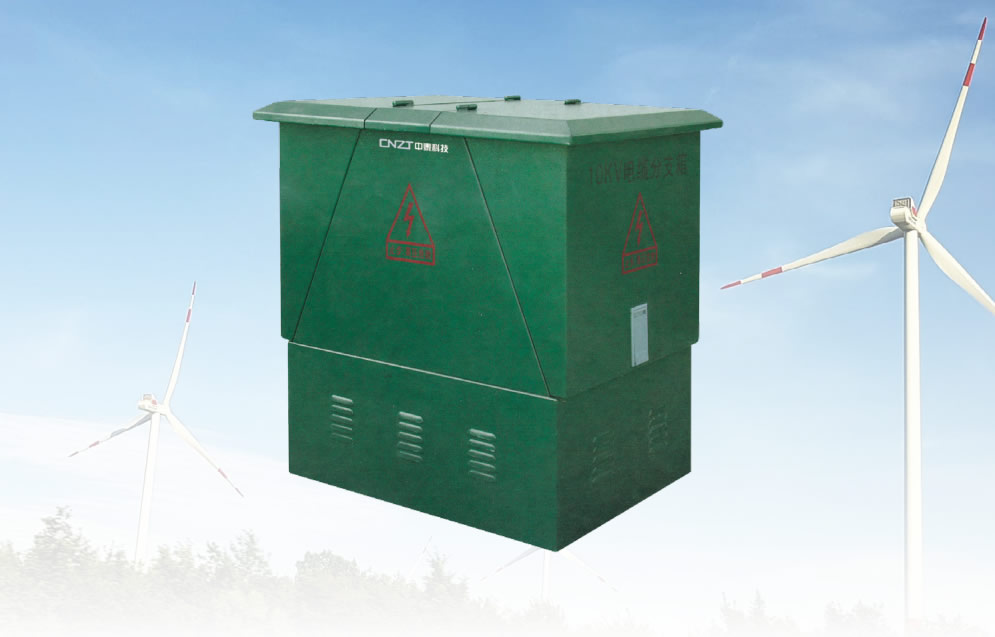

DFW-12歐式電纜分支箱係戶外設計、全密封結構、全絕緣、防塵、防潮、抗洪水、耐腐蝕、環境適應性強。櫃體(ti) 防護等級達IP33。電纜接頭支架采用不鏽鋼材料，外殼采用不鏽鋼板或冷軋板噴塗製造。
電纜接頭支架位於(yu) 分接箱的上部，用來支撐套管，套管則用來固定電纜接頭，如果是帶避雷器，避雷器安裝在電纜接頭的末端。 另外，短路故障指示器和帶電顯示器 也裝在分接箱內(nei) 。箱內(nei) 所有主回路帶電部件由預製插入式電纜終端頭絕緣處理。電纜隔板位於(yu) 箱體(ti) 下部，有電纜固定夾和接地端子。箱體(ti) 布局合理，體(ti) 積小，結構緊湊，外形美觀大方，安裝簡單，免維護。
|

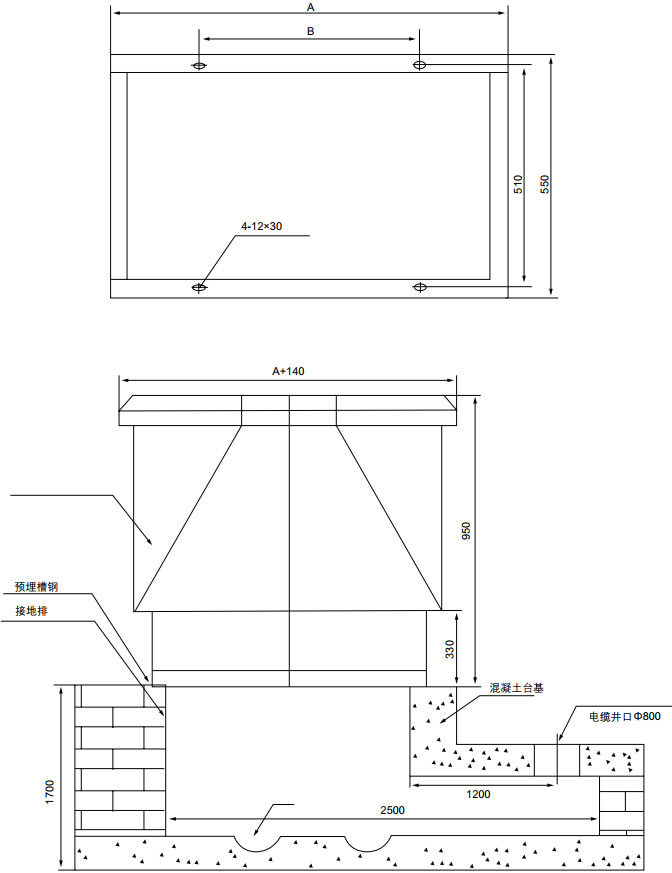

分支數 |
2 |
3 |
4 |
5 |
6 |
7 |
|
A |
580 |
700 |
820 |
940 |
1060 |
1-180 |
|
B |
180 |
300 |
420 |
540 |
660 |
780 |
