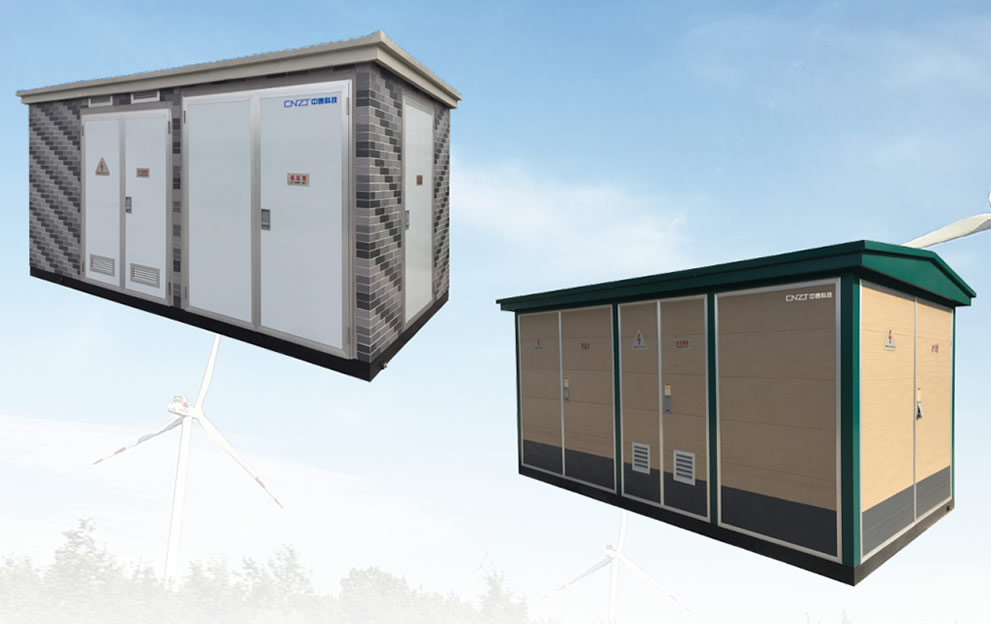

概述 YB□-12/0.4預裝式變電站，是將高壓電器設備、變壓器、低壓電器設備等組隔成緊湊型成套配電裝置，俗稱歐式箱變，用於(yu) 城市高層建築、城鄉(xiang) 建築、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨(lin) 時施工用電等場所，作配電係統中接受和分配電能之用。
|
|

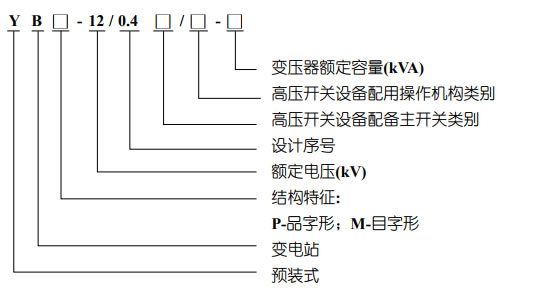

型號含義(yi)
正常使用條件 ● 海拔高度：不超過2000m； ● 環境溫度：上限+40℃，下限-5℃； ● 相對濕度：日平均值不大於(yu) 85％(+25℃時)； ● 地震烈度：沒有劇烈震動和顛簸及垂直傾(qing) 斜不超過5°的場所； ● 環境條件：沒有爆炸危險的場所。 注：超出上述正常使用條件時，用戶可與(yu) 製造廠協商確定。 |
整機參數
|
序號 |
名稱 |
單位 |
高壓電器 |
變壓器 |
低壓電器 |
|
1 |
額定電壓 |
kV |
7.2/12 |
6/0.4、10/0.4 |
0.4 |
|
2 |
額定容量 |
kVA |
|
目字型 : 200~1250 |
|
|
品字型 : 50~400 |
|||||
|
3 |
額定電流 |
A |
200~630 |
|
100~3000 |
|
4 |
額定開斷電流 |
A |
負荷開關(guan) 400~630A |
|
15~63 |
|
kA |
組合電器取決(jue) 於(yu) 熔斷器 |
||||
|
5 |
額定短時耐受電流 ( 秒 ) |
kA |
20x(2) |
200~400kVA |
15x1 |
|
12.5x(4) |
400kVA |
30x1 |
|||
|
6 |
額定峰值耐受電流 |
kA |
31.5、50 |
200~400kVA |
30 |
|
400kVA |
63 |
||||
|
7 |
額定關(guan) 合電流 |
kA |
31.5、50 |
|
|
|
8 |
1min 工頻耐受電壓 |
kV |
相對地及相同 32、42 |
油浸 : 35/5min |
≤ 300V 時 2kV |
|
隔離斷口 38、48 |
幹式 : 28/5min |
300, 660V 時 2.5kV |
|||
|
9 |
雷電衝(chong) 擊 |
kV |
相對地及相同 60、75 |
75 |
|
|
隔離斷口 75、85 |
75 |
|
|||
|
10 |
噪聲水平 |
dB |
|
油浸 : <55 |
|
|
|
幹式 : <65 |
|
|||
|
11 |
防護等級 |
IP33 |
|||
|
12 |
外形尺寸 |
根據所選變壓器容量和形式，選定不同的外形尺寸 |
|||
本產(chan) 品由高壓配電裝置、變壓器及低壓配電裝置聯接而成，分成三個(ge) 功能 隔室，即高壓室、變壓器室和低壓室，高、低壓室功能齊全。高壓側(ce) 一次供電係 統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可裝設高壓 計量元件，滿足高壓計量的要求。變壓器室可選擇S11、S13以及其他低損耗油浸式變壓器和幹式變壓器；變壓器室設有自起動強迫風冷係統及照明係統，低壓室根據用戶要求可采用麵板或櫃裝式結構組成用戶所需供電方案，有動力配電、 照明配電、無功功率補償(chang) 、電能計量和電量測量等多種功能，滿足用戶的不同要 求，並方便用戶的供電管理和提高供電質量。
高壓室結構緊湊合理、並具有**防誤操作聯鎖功能。變壓器在用戶有要求時，可設有軌道能方便地從(cong) 變壓器室兩(liang) 側(ce) 大門進出。各室均有自動照明裝置，另外高、低壓室所選用全部元件性能可靠、操作方便、使產(chan) 品運行**可靠、操作維護方便。
采用自然通用和強迫通風兩(liang) 種方式、使通風冷卻良好。變壓器室和低壓室均 有通風道，排風扇有溫控裝置，按整定溫度能自動啟動和關(guan) 閉，保證變壓器滿負荷運行。
箱體(ti) 結構為(wei) 全組裝結構。采用特種鋼板或鋁合金板製作,經靜電噴塗而成,具備長期戶外使用的條件,確保防腐、防水、防塵性能,使用壽命長,同時外形美觀。
箱變沉箱采用優(you) 質鋼板彎製加工，不采用傳(chuan) 統的角鋼及槽鋼。結構剛性好，強度高。沉箱兩(liang) 側(ce) 連梁上設計有吊裝軸及加強結構。沉箱是一個(ge) 下部全封閉體(ti) ，經多道工序防腐處理並經嚴(yan) 格測試，埋入地下保證20年無滲漏發生。
殼體(ti) 采用抗腐蝕的電鍍鋅板或敷鋁鋅板，經數控機床加工，確保各種連接尺寸**無誤，並經過防護達20年的粉末噴塗處理。每扇門的下方都裝有可使門實現120角定位支撐裝置，配以工藝考究，美觀耐用的專(zhuan) 用鑄鋁手柄型鎖具，整體(ti) 上給人以小巧、緊湊、堅固耐用且耳目一新的感覺。
頂蓋選用敷鋁鋅板材，加工成型後配以防溫隔熱材料。頂麵可粘貼與(yu) 周圍環境協調一致的各種風格的廣告畫，美觀大方，可應用於(yu) 各種高檔住宅小區及廣場等要求較高的場所。
箱體(ti) 采用自然通風，也可加裝強製通風設備。門板內(nei) 側(ce) 對應百葉窗的位置上裝有防塵裝置。內(nei) 部可形成良好的通風效果，變壓器產(chan) 生的熱量可被順利的帶走，防止溫升過高。
