概述

ZTGT-12係列是新一代固體(ti) 絕緣環網櫃，具有高水平的運行**性，應用於(yu) 配電網中作為(wei) 配電網的核心單元。該設備主要由模塊化元件如斷路器本體(ti) 、負荷開關(guan) 本體(ti) 、熔絲(si) 筒、絕緣母線和可觸摸電纜接頭構成。所有高壓帶電部分均用絕緣特性優(you) 良的環氧樹脂材料澆注成型、真空滅弧室、主導電回路、絕緣支撐等**結合為(wei) 一整體(ti) ，實現全絕緣、全密封、免維護結構。同時也極大地減少了開關(guan) 相間絕緣間隙，相於(yu) 相隔離，**避免了相間短路故障。每一回路通過三個(ge) 獨立觀察窗觀察三相隔離開關(guan) 的位置狀態，保證了運行檢修維護的**。

真空斷路器采用簡單可靠的彈簧結構，旋鈕分、合閘；負荷開關(guan) 采用的機構特點是旋鈕分閘，防誤分手柄操作式合閘。同時具有先進的永磁操作機構供選擇。ZTGT-12係列固體(ti) 絕緣環網櫃內(nei) 配置**在線監測係統，實時監測開關(guan) 櫃內(nei) 關(guan) 鍵部位狀態，獲取狀態參數，自動判斷故障發生的可能性，為(wei) 開關(guan) 櫃以及整 個(ge) 配電線路的正常運行提供有力保障。產(chan) 品符合標準GB 1984-2014、GB 3906-2006、GB 1985-2014、GB 3804-2017、GB 16926-2009、GB/T 11022-2011、IEC 60529。

適用於(yu) 各種配電係統-包括極端惡劣的環境條件下，例如：變電站：用戶變電站，電力係統和公共設施的變電站和開閉所。工業(ye) 領域：風力發電站、高層建築、機場、露天開采煤礦、地鐵站、汙水處理廠、港口設施、牽引供電係統、汽車工業(ye) 、石油工業(ye) 、化學工業(ye) 、水泥工業(ye) 、熱力廠、紡織業(ye) 、造紙業(ye) 和應急供電係統

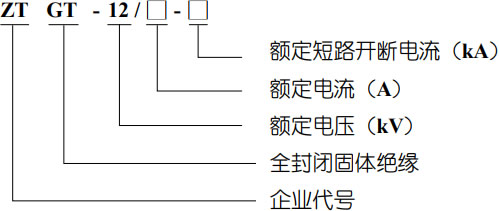

型號含義(yi)

正常使用環境

●海拔高度不超過4000米；

●環境溫度：-40℃~+80℃；

●凝露/濕度：IEC60721>3k6和3Z7級；

●化學品/汙染：IEC60721>3C2級；

●灰塵：IEC60721>3S2級。

使用**

● 一次部件**采用固體(ti) 絕緣，外層屏蔽、表麵零電位，可**碰觸；

● 單相固體(ti) 絕緣，避免相間短路；

● 優(you) 化的電動機構；

● 通過前麵板觀察窗實現隔離斷口可視；

● 完善的機械及電氣互鎖，有效避免誤操作。

綠色**

● 不適用SF6氣體(ti) 作為(wei) 滅弧及絕緣；

● 斷路器、隔離、接地功能“3 合一”集成設計，*精簡；

● 一次回路采用*少的接點設計，確保運行期間低能耗；

● **采用**性材料設計。

使用便捷

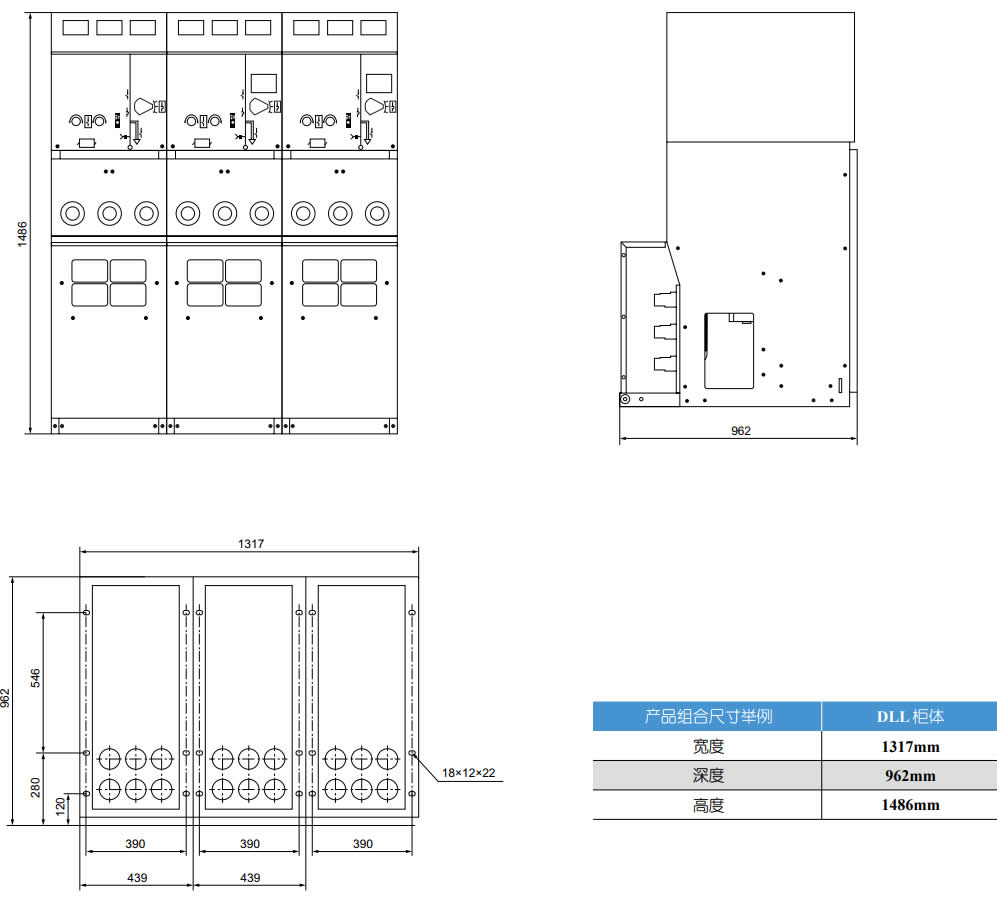

● 模塊化設計，可根據客戶需求，任意組合；

● 電纜接線及用戶操作界麵均位於(yu) 櫃體(ti) 前端，方便運行維護；

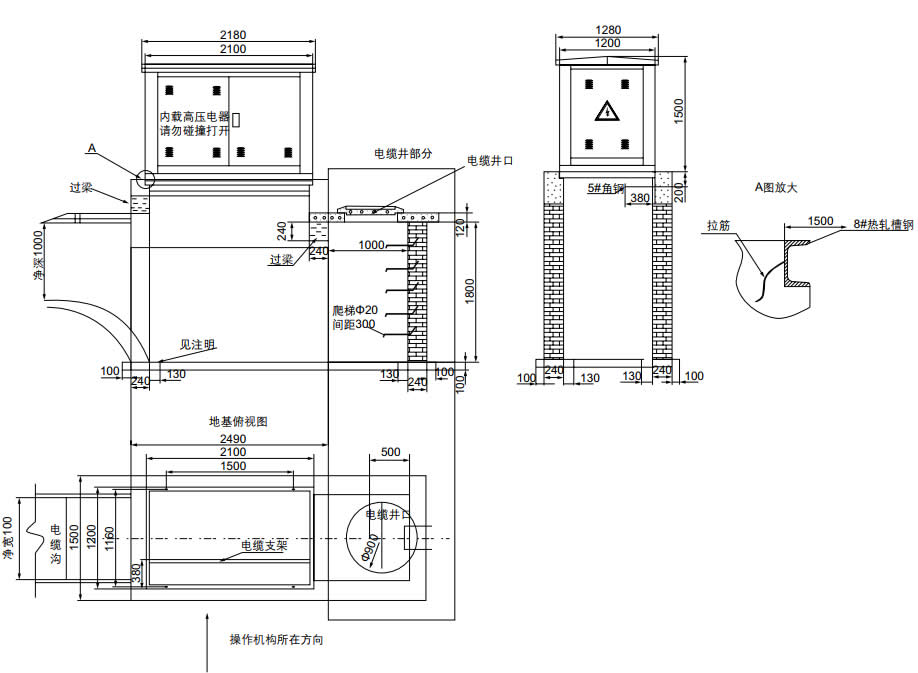

● 電纜安裝空間大，便於(yu) 安裝；

● 操作麵板清晰、簡單易懂；

● 免維護，總成本低；

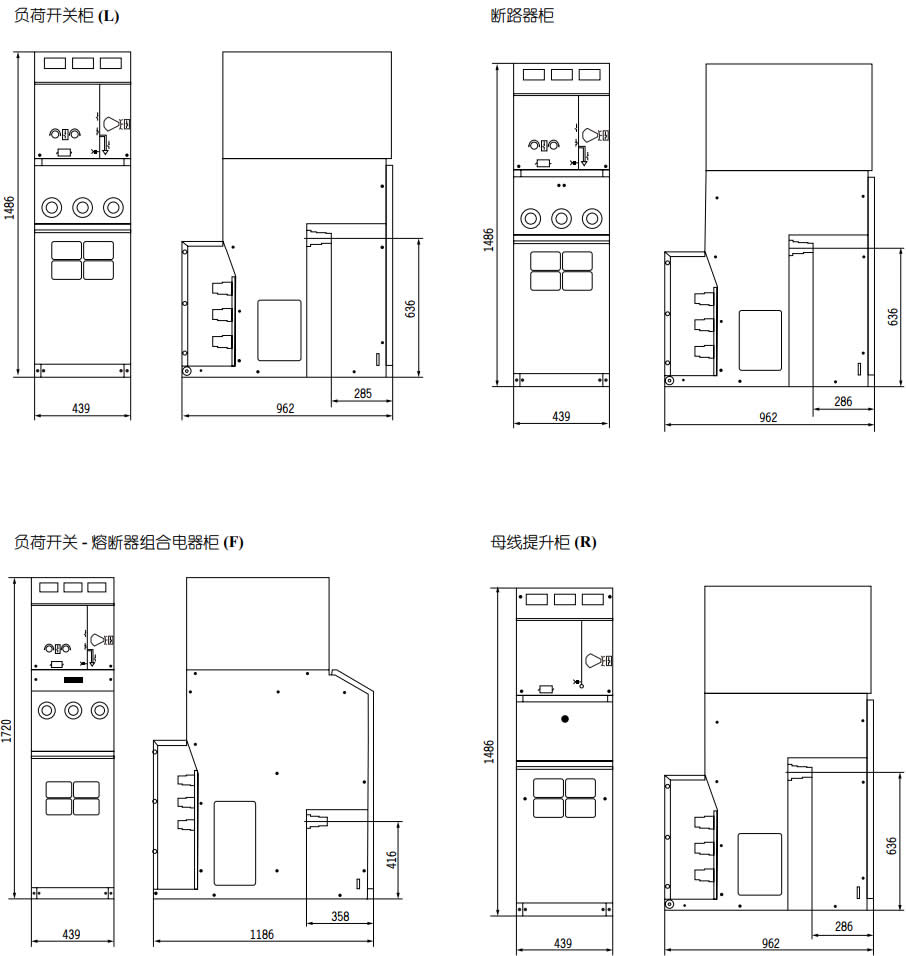

● 櫃體(ti) 設計緊湊，不同櫃型的櫃距僅(jin) 為(wei) 439mm，節省空間；

● 采用長壽命的固體(ti) 絕緣材料作為(wei) 絕緣介質；

● 采用免維護的真空斷路器或真空負荷開關(guan) ；

● 一次部件與(yu) 機構內(nei) 置於(yu) **封閉的全密封箱體(ti) 內(nei) ；

● 無需SF6壓力檢查。

**化設計

● 先進的保護、控製和監測功能；

● 易實現配網自動化，為(wei) **電網做好準備。

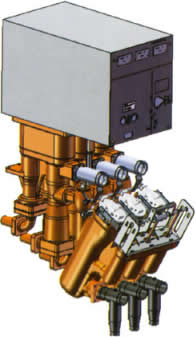

真空滅弧室及固體(ti) 絕緣

一次部件周圍采用高品質的環氧樹脂作為(wei) 主絕緣材料。我們(men) 的設計師可根據需要模塊化設計各個(ge) 部件，以便獲得*佳的絕緣性能、堅固的結構及冷卻性能。清暢擁有豐(feng) 富的固體(ti) 絕緣產(chan) 品設計及製造經驗，我們(men) 掌握如何構造小型化的單項絕緣技術。ZTGT-12 全封閉固體(ti) 絕緣金屬環網開關(guan) 設備通過對所有一次部件進行特殊的設計，很好的優(you) 化了電場。真空斷路器或負荷開關(guan) 采用簡單可靠的彈簧機構或先進的永磁機構。機構包含少量的運動部件，並置於(yu) 封閉的全密封箱體(ti) 內(nei) ，減少了外界環境的變化對機構的影響。

特點：

● 采用**的真空滅弧室技術

● 簡潔的彈簧儲(chu) 能機構

● 手動或電動操作或永磁操作可選

● 同時提供清晰的機械位置指示及可視觀察窗

● 可提供分/合閘輔助位置接點

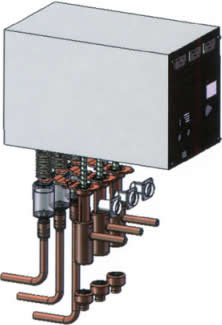

直動式三工位隔離開關(guan)

所有帶開關(guan) 櫃型均配備直動式三工位隔離開關(guan) ，三工位隔離開關(guan) 與(yu) 主開關(guan) 一同內(nei) 置於(yu) 封閉的環氧樹脂箱體(ti) 內(nei) 。它具備三相主軸，可操作實現投運/隔離/接地三個(ge) 位置。由於(yu) 三工位隔離開關(guan) 采用了機械聯鎖，隻有在主開關(guan) 處於(yu) 斷開位置時，三工位隔離開關(guan) 才能打開操作孔進行操作。

特點：

● 開關(guan) 采用手動操作，具有三工位（投運/隔離/接地）

● 內(nei) 置於(yu) 封閉的**密封箱內(nei)

● 可提供投運/隔離/接地的輔助位置接點

● 同時提供機械位置指示及通過觀察窗實現斷口可視

● 與(yu) 主開關(guan) 實現機械聯鎖

● 單項固體(ti) 絕緣

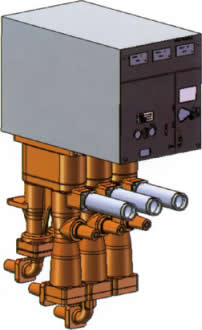

負荷開關(guan) -熔斷器組合電器

針對小容量負載的熔絲(si) 保護需求，我公司開發了**、可靠的緊湊型負荷開關(guan) -熔斷器組合電器單元。組合電器單元結合了清暢高性能真空滅弧室的優(you) 點及固體(ti) 絕緣熔絲(si) 筒的緊湊型設計，保護適用範圍更廣泛，並且能夠實現更換熔絲(si) 時熔絲(si) 的上下兩(liang) 端同時接地，保證了人員**。

特點：

● 緊湊型單相固體(ti) 絕緣熔絲(si) 筒技術

● 更換熔絲(si) 時熔絲(si) 的上下兩(liang) 端能同時接地，更換**可靠

● 3150A交接電流
