概述

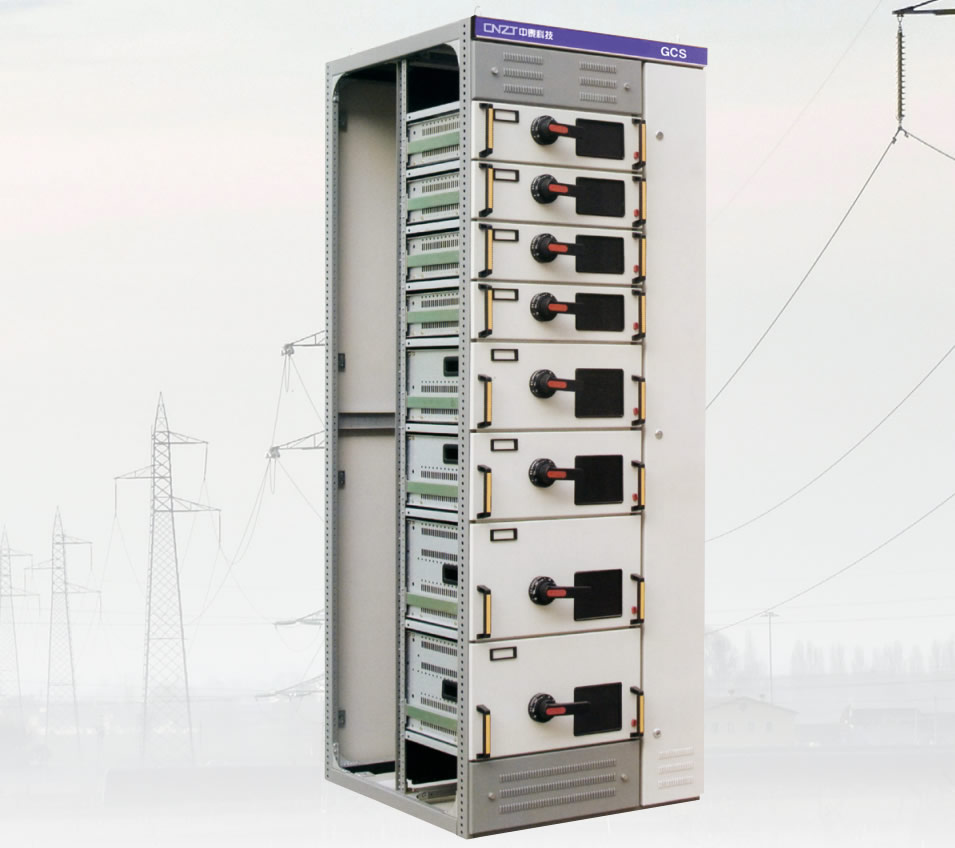

GCS係列低壓抽出式成套開關(guan) 設備(以下簡稱“開關(guan) 設備”)是我公司為(wei) 滿足廣大設計單位和電力用戶的要求設計研製出的符合國情、具有較高技術性能指標、能夠適應電力市場發展需要並可與(yu) 現有引進產(chan) 品競爭(zheng) 的低壓抽出式開關(guan) 設備。該產(chan) 品目前已被電力用戶廣泛選用。

本電氣產(chan) 品已獲得****強製性產(chan) 品認證證書(shu) 。

開關(guan) 設備適用於(yu) 發電廠、石油、化工、冶金、紡織、高層建築等行業(ye) 的配電係統。在大型發電廠、石化係統等率為(wei) 50Hz、額定工作電壓為(wei) 400V/660V，額定電流為(wei) 4000A及以下的發、供電係統中的配電、電動機集中控製、無功功率補償(chang) 使用的低壓成套配電裝置。開關(guan) 設備的基本形式。

產(chan) 品符合GB/T7251.12-2013《低壓成套開關(guan) 設備和控製設備第1部分：型式試驗和部分型式試驗成套設備》、JB/T9661《低壓抽出式開關(guan) 設備》、IEC60439-1等標準的要求。

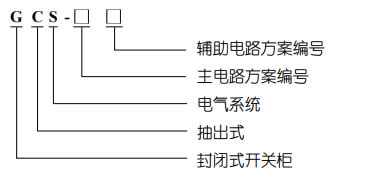

型號含義(yi)

正常使用環境

● 周圍空氣溫度：-5℃～+40℃，日平均溫度不得高於(yu) +35℃，需根據實際情況降容運行。

● 海拔高度：2000m及以下。

● 相對濕度：在溫度為(wei) +40℃時不超過50％，在較低溫度時允許有較大相對濕度

● (例如在+20℃時為(wei) 90％)，應考慮由於(yu) 溫度的變化可能偶然產(chan) 生凝露的影響。

● 安裝傾(qing) 斜度不超過5°，且整組櫃列相對平整。

● 開關(guan) 設備應安裝在無劇烈振動和衝(chong) 擊以及不足以使電器元件受到不應有腐蝕的場所。

注：用戶有特殊要求時，可以與(yu) 本公司協商解決(jue) 。

輔助電路方案

GCS輔助電路圖冊(ce) 共有輔助電路方案120個(ge) ，分上下兩(liang) 冊(ce) 。上冊(ce) 《交流操作部分》共分63個(ge) 方案，下冊(ce) 《直流操作部分》共57個(ge) 方案。直流操作部分的輔助電路方案，主要用於(yu) 發電廠變電站的低壓廠(所)用係統。適用於(yu) 200MW及以下和300MW及以上容量機組低壓廠用係統，工作(備用)電源進線，電源饋線和電動機饋線的一般控製方式。交流操作部分的輔助方案主要用於(yu) 廠礦企業(ye) 及高層建築的變電所的低壓係統。有6種適用於(yu) 雙電源操作控製的組合方案。並設有操作電氣聯鎖備用投、自複等控製電路，工程設計中可以直接采用。直流控製電源為(wei) 直流220V或11OV，交流控製電源為(wei) 交流400V或230V，由抽屜單元組成的成套櫃。230V控製電源引自本櫃內(nei) 專(zhuan) 設控製變壓器供電的公用控製電源，公用控製電源采用不接地方式控製變壓器，留有24V電源供需要使用弱電信號燈時采用。電度表的安裝地點和電壓的引入方法及其它安裝使用要求詳見輔助電路圖的《編製說明》。

母線

為(wei) 提高母線動熱穩定能力和改善接觸麵的溫升，裝置全部采用TMY-T2係列硬銅排，銅排表麵采用先進的氧化處理工藝，優(you) 於(yu) 傳(chuan) 統的鍍錫工藝。

a、水平母線置於(yu) 櫃後部母線隔室內(nei) ，2500A以上為(wei) 上下雙層布置，2500A以下為(wei) 單層布置，每相由4條或2條母排組成，大大提高了母線的短路強度。開關(guan) 設備水平母線銅母線排選用(見下表)。

4、功能單元

a、抽屜層高的模數為(wei) 160m。分為(wei) 1/2單元、1單元、1.5單元、2單元、3單元五個(ge) 尺 寸係列。單元回路額定電流400A及以下。

b、抽屜改動在高度尺寸上變化，其寬度、深度尺寸不變。相同功能單元的抽屜具 有良好的互換性。

c、每台MCC櫃*多能安裝11個(ge) 一單元的抽屜或22個(ge) 單元的抽屜。其中一單元以上 抽屜采用多功能板。

d、抽屜進出線根據電流大小不同片數的同一規格片式結構的接插件。

e、單元抽屜與(yu) 電纜室的轉接采用背板式結構ZJ一2型轉接件。

f、一單元及以上抽屜與(yu) 電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構 ZJ-1型轉接件。

g、抽屜麵板具有分、合、試驗、抽出等位置明顯標誌。

h、抽屜單元設**械聯鎖裝置。

5、饋線櫃和電動機控製櫃設有專(zhuan) 用的電纜隔室，功能單元室與(yu) 電纜的使用可靠 性，又極大地方便了用戶對電纜的安裝與(yu) 維修。電纜隔室有二個(ge) 寬度尺寸240mm 和440mm可供選用，視電纜數量、截麵和用戶對安裝維修方便的要求而定。

6、考慮到幹式變壓器使用的普通性、**性和油浸變壓器的經濟性，裝置既可以 方便地與(yu) 幹式變壓器組成一個(ge) 組列，也可以與(yu) 油浸變壓器低壓母線方便連接。

7、以抽屜為(wei) 主體(ti) ，同時具有抽出式和固定分隔，可以混合組合，任意選用。

8、開關(guan) 設備有三相五線製和三相四線製設計，設計部門和用戶可以方便地選用 PE+N或PEN方式。

9、櫃體(ti) 的防護等級為(wei) IP30、IP40，也可以按用戶需要特殊製作。
