概述

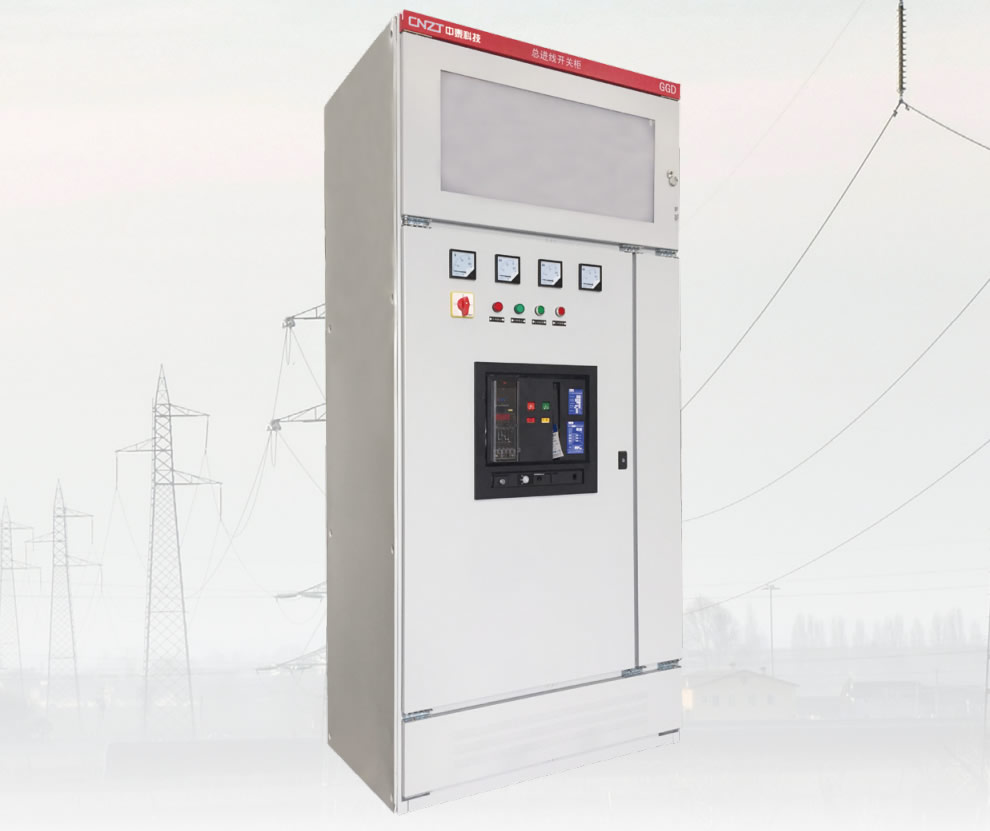

GGD係列交流低壓配電櫃適用於(yu) 發電廠、變電所、工礦企業(ye) 等電力用戶作為(wei) AC50Hz，額定工作電壓400V，額定電流至3150A的配電係統中作為(wei) 動力、照明 及配電設備的電能轉換，分配與(yu) 控製用。該成套設備產(chan) 品分斷能力高，額定短時 耐受電流至50kA。線路方案靈活、組合方便、實用性強、結構新穎特點，是** 組裝式固定麵板開關(guan) 櫃代表性產(chan) 品。 本

電氣產(chan) 品已獲得****強製性產(chan) 品認證證書(shu) 。

產(chan) 品符合GB/T7251.12-2013《低壓成套開關(guan) 設備和控製設備第1部分：型式 試驗和部分型式試驗成套設備》、IEC60439-1等標準的要求。

正常使用環境

● 環境溫度：-5℃～+40℃，24h內(nei) 的平均溫度不高於(yu) +35℃。

● 海拔高度：不高於(yu) 2000m。

● 相對濕度：在*高溫度+40℃時不超過50％，在較低溫度時允許有較大相對濕度(例如在+20℃時為(wei) 90％)，應考慮由於(yu) 溫度的變化可能偶然產(chan) 生凝露的影響。

● 設備安裝時與(yu) 垂直麵的傾(qing) 斜度不超過5°。

● 設備應安裝在無劇烈振動和衝(chong) 擊的地方，以及不易使電器元件和材料受到腐蝕的場所。

● 用戶有特殊要求可與(yu) 本公司技術工程師協商解決(jue) 。

型號含義(yi)

主電路方案

GGD係列設計了133個(ge) 方案，共310個(ge) 規格，其中：GGD1係列49個(ge) 方案，123個(ge) 規格；GGD2係列53個(ge) 方案，107個(ge) 規格； GGD3係列27個(ge) 方案，68個(ge) 規格；GGJ1/GGJ係列24個(ge) 方案，12個(ge) 規格。

輔助電路方案

輔助電路方案設計分成供用電方案和發電廠方案兩(liang) 部份。

元器件選擇

主要采用國內(nei) 成熟產(chan) 品(**強製淘汰產(chan) 品除外)如DW15、DW17、DW45、 CW1、DZ20、CM1、CJX2、JR36、JR20及HD13BX、HS13BX等，采購方便、 成本較低、技術成熟。

結構特點

1、GGD型交流低壓配電櫃櫃體(ti) 采用通用櫃形式，采用G型材組裝，整個(ge) 櫃體(ti) 由 3499拉斯维加斯官网鈑金車間自行生產(chan) ，從(cong) 而保證了櫃體(ti) 的精度、強度和品質。櫃體(ti) 的零部件按 模數20mm安裝孔進行設計，通用係數高。極大地提高了工作效益，為(wei) 確保保質 保量按時給用戶供貨提供了保證。 2、

GGD型櫃體(ti) 在設計時充分地考慮了運行中散熱問題，設計成上下兩(liang) 端散熱槽 孔，而形成空氣對流方式，散熱性能可靠**。 3

、GGD型櫃按照現代工藝產(chan) 品設計理念采用黃金分割法，確保櫃形美觀大方。

4 、櫃門用轉軸式活動鉸鏈與(yu) 櫃架相連，安裝檢修均很便利。

5、櫃體(ti) 表麵采用高電壓靜電噴塑工藝，附著力強，整體(ti) 呈亞(ya) 光色調。

6、櫃體(ti) 防護等級為(wei) IP30，可根據用戶需求製造IP20～IP40之間的產(chan) 品。

安裝與(yu) 使用

1、產(chan) 品到達收貨地點後，應會(hui) 同生產(chan) 廠家技術人員，用戶代表及供電部門專(zhuan) 家一起
進行檢查。
a、是否存在由於(yu) 運輸問題而造成產(chan) 品損傷(shang) /損壞。
b、隨機清單是否齊全完備(如裝箱清單；例行檢驗記錄、確認檢驗記錄、運行檢查記
錄、產(chan) 品質量合格證、產(chan) 品說明書(shu) 、製造規範書(shu) 、開孔圖、二次線接線圖、相關(guan) 用戶
更改記錄、櫃門鑰匙/操作手柄，以及訂貨合同中規定的備件等)。

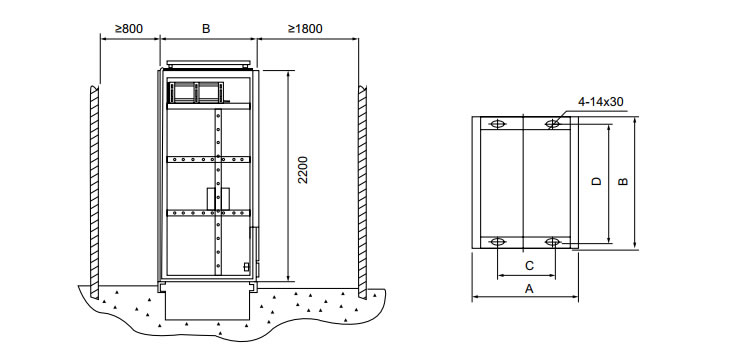

2、產(chan) 品安裝拚櫃，基礎槽鋼和螺栓由用戶自備，主母線搭接麵要進行壓花工藝並要
塗上接頭處導電膏，再按力矩儀(yi) 將螺栓固定，並用φ0.01塞尺進行檢驗。
3、投入運行前檢查
a、按照接線圖及製造規範書(shu) 檢查電氣產(chan) 品是否符合訂貨合同要求及是否正確
b、母線連接是否牢固及符合成套製造工藝；
c、手動/電動操作，操作機構是否靈活，聯鎖是否可靠：
d、主接地是否可靠連續，接地電阻<0.1Ω；
e、絕緣電阻≥5MΩ，幹式常溫狀態。

訂貨須知

1、產(chan) 品全型號， (包括主電路方案號和輔助電路方案號)
2、主電路係統組合順序圖；
3、櫃體(ti) 平麵布置圖；
4、輔助電路電氣原理圖；
5、櫃內(nei) 元器件清單；
6、電路中電壓、電流、時間等整定參數；
7、與(yu) 正常使用條件不相符的特殊要求。
